제품소개

(주)건영기계는 1959년 설립이래 지난 50년간 세계수준의 컴프레셔를 제공하기 위해 최선을 다하고 있습니다.

부대설비 시스템

에어 필터

고형물질과 수분을 완벽히 걸러주며 특히 미세 분자와 탄화물질 제거에 탁월한 효능을 발휘합니다. 전기종 전산볼트 타입으로 간단한 호환성 및 고품질 카트리지 엘레먼트 적용도 가능합니다.

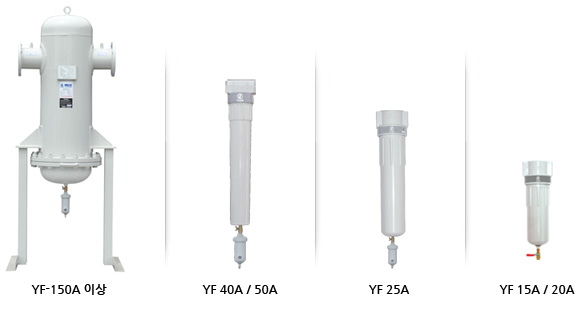

에어필터(YF Series)
최대유량은 MAIN·PRE FILTER 압력 0.3kgf/㎡, LINE 0.1㎛, COAELSCENT 0.01㎛, ADSORBENT FILTER는 0.2 - 0.4 kgf/㎡ 일 때 일측압력 7kgf/㎡ 기준 여과 공기유량을 N㎡/min로 표기한 수치입니다.
FILTER 200A 이상 기종은 주문제작 하고 있습니다.
SUS FILTER는 주문제작합니다.
65A, 80A, 100A FILTER의 다리 부착은 주문 사양입니다. (150A 이상은 기본 장착)
65A이상 한국산업안전관리공단 승인제품
DIMENSIONS (YC-10 ~ YC-1200)
FILTER T MAIN FILTER PRE FILTER LINE FILTER COALESCENT FILTER ADSORBENT FILTER ELEMENT DIMENSION WEIGHT
370 320 310 130 150 Q'TY Width Height (kg)
40㎛ 5㎛ 1㎛ 0.01㎛ 0.001PPM
Nm³/min Nm³/min Nm³/min Nm³/min Nm³/min
YF-15A 2.2 108 1.2 1 1 1 105 360 2
YF-20A 5.7 3.5 2.8 1.9 1.9 1 105 360 2
YF-25A 8 5.7 5 3.4 3.4 1 105 600 3
YF-40A 17 14 11 10 10 1 150 890 6
YF-50A 29 25 22 14 14 1 150 1,060 8
YF-65A 58 49 48 27 27 2 550 1,348 59
YF-80A 88 73 72 42 42 3 550 1,348 64
YF-100A 139 120 110 70 70 5 650 1,426 113
YF-125A 162 145 132 84 84 6 650 1,238 130
YF-150A 282 221 176 112 112 8 750 1,936 163
YF-200A 447 331 308 196 196 11 830 2,048 173
YF-250A 733 555 528 330 330 19 1,100 2,580 520
필터 엘리먼트
Filter Element No. Filteration
Particle
Dimension Media Grade
No.

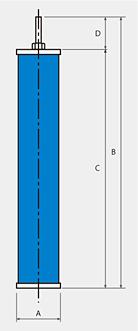

"A" "B" "C" "D"
YPE-25A-310 1㎛ 63 395 340 55 10C15-130
YPE-25A-130 0.01㎛ 63 395 340 55 4C15-130
YPE-25A-150 1ppm 63 395 340 55 A15-130
YPE-40A-310 1㎛ 72 570 49 80 10C25-262
YPE-40A-130 0.01㎛ 72 570 490 80 4C25-262
YPE-25A-150 1ppm 72 570 490 90 A25-262
YPE-25A-310 1㎛ 84 755 675 90 10C25-262
YPE-25A-130 0.01㎛ 84 755 675 90 4C25-262
YPE-25A-150 1ppm 84 755 675 90 A25-262
상기 사양은 다음과 같은 조건하에서 산출된 것입니다.
[1] 주변온도 : 20℃일 때 [2] 압력 강하율 : 3%이내
YPE Type : 외산 ELEMENT(옵션)
엘리먼트
MODEL MAIN / PRE
(YFE-370, 320)
LINE (YFE-310) COALESCENT
(YFE-130)
ADSORBENT (YFE-150)
구조 및 재질
보수 중성세제 세척 사용 카트리지 교환 카트리지 교환 카트리지 교환
여과 40㎛, 5㎛이상 고형물질 100% 제거 1㎛이상 고형물질 100% 제거 0.01㎛이상 고형물질 100% 제거 0.001㎛이상 고형물질 100% 제거
재질 소결수지 헤파 헤파 / 폴리에스테르 헤파 / 폴리에스테르 / 활성탄지
설치 장소 생산현장의 MAIN LINE 및 냉동식 에어드라이어 또는 필터(YFE-310, 130, 150) 전단에 설치한다. 에어배관이 길 때에는 다량의 응축수가 유입되어 필히 사용하여야 한다. 생산현장의 배관 끝부위 또는 흡착식 드라이어에 설치하며, 필터 (YFE-130, 150) 전단에 설치하여 고급 필터의 수명을 연장시켜 주기 위하여 설치한다. 유분 및 수분을 완전히 제거하고자 하는 부위에 설치하며 흡착식 드라이어 앞에 설치하면, 제습효율을 높여주며 흡착제의 수명을 연장시켜 준다. 배관 라인의 최종말단에 설치하는 필터로써 0.001ppm 이상의 고형물질을 제거, 맑은 압축공기를 필요로 하는 현장에 설치한다.
보수 및 교환 차압이 0.7㎏/㎠이 될 때에는 엘레멘트를 중성세제로 세척하여 사용하고, 가솔린, 신나를 사용해서는 안된다. 차압이 0.5㎏/㎠이상 되면, 필터를 분해하여 필터 안의 카트리지를 신품으로 교환한다.
